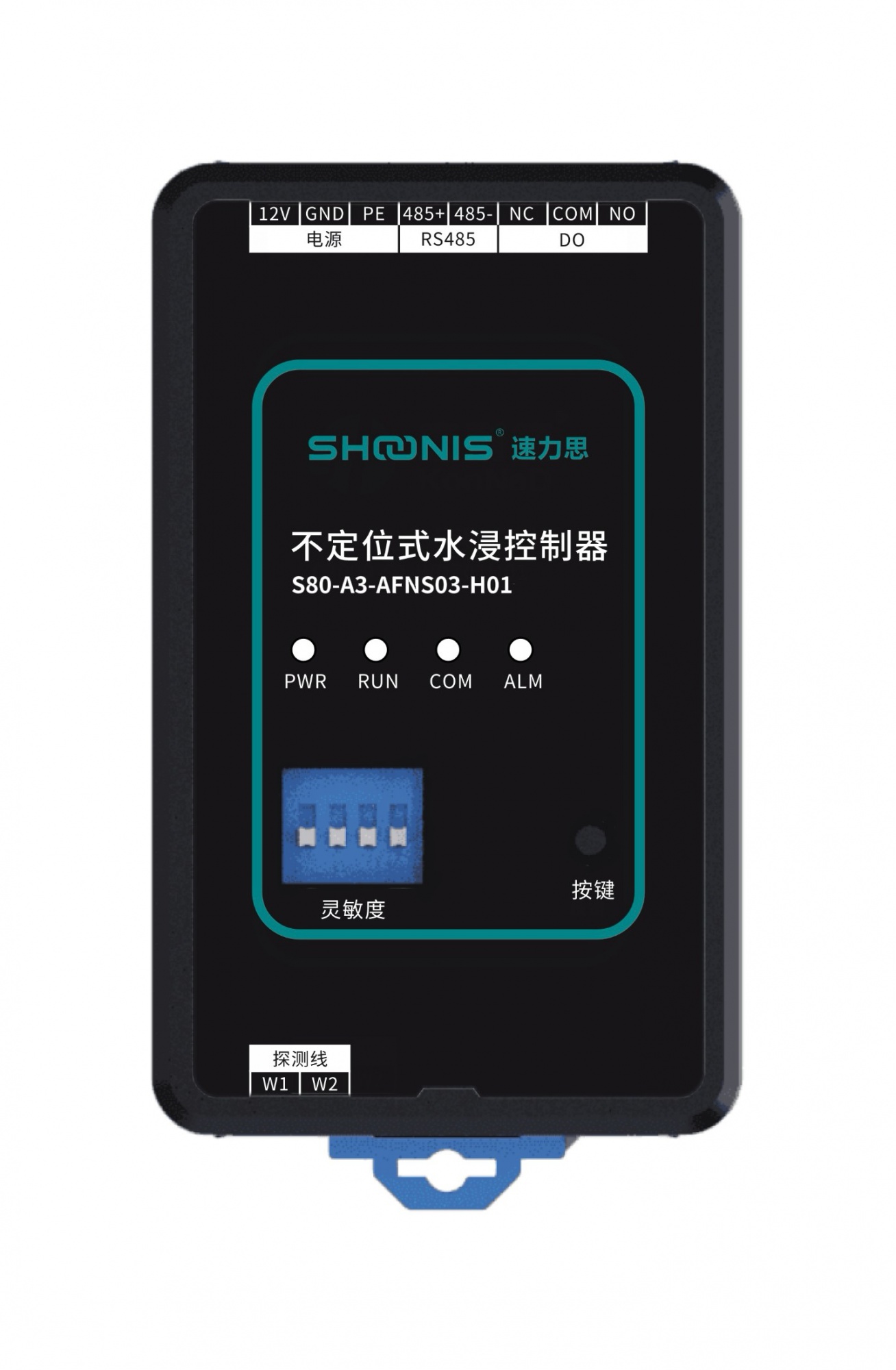

不定位式水浸控制器-AFNS03-H01
S80-A3-AFNS03-H01
适用于需要检测漏水的场合，例如：图书馆、博物馆、档案馆、物流、机场、油库、管道管廊、工厂仓库及数据机房等场合。
主要功能
- 对上提供1路RS485接口，支持标准的Modbus RTU协议
- 支持1路最长1500米不定位漏水绳检测
- 支持断线检测功能
- 支持4档漏水灵敏度可设置
- 内置蜂鸣器，检测到液体泄漏或断线时可发出声音告警，通过外置按键消除报警蜂鸣声，实现一键消音；同时支持按键开启和关闭蜂鸣器。
- C型继电器，可接声光报警器、智能报警器及自动阀门等联动控制输出开关信号
- 带漏水状态指示灯，可轻松判断设备运行及告警状态
- 支持一体型不定位漏水感应线、白色PP纱不定位漏水感应线及电极片等多种漏水检测单元接入
- 高可靠性，看门狗设计，稳定可靠不死机，异常自动复位
- RTOS实时操作系统，响应及时，处理高效，运行可靠
- 宽温宽压，工作温度-40℃~85℃，工作电压9~27VDC，可适应多种环境
- 端口保护，各端口支持过压、过流，防反接、错接保护
- 工业级硬件设计，长达10年使用寿命
技术参数
基本信息
操作系统 | RTOS |
水浸采集接口
检测路数 | 1路 |
接口类型 | 3.81凤凰端子 |
检测距离 | 最远1500米 |
灵敏度范围 | 4档可调 |
保护形式 | TVS |
静电保护 | 4KV |
DO输出
DO 路数 | 1 |
接口类型 | 3.81凤凰端子 |
DO 输出类型 | C 型继电器 |
触点容量 | 30V/3A |
保护形式 | PPTC+TVS |
防雷保护 | 600W |
过压过流保护 | 30V/3A |
向上串行接口
端口数量 | 1路 |
类型 | RS485 |
接口类型 | 3.81凤凰端子 |
校验位 | None，Even，Odd |
数据位 | 8 |
停止位 | 1 |
流量控制 | None |
速率 | 1200bps至115200bps |
RS485地址 | 1~255（255为广播地址） |
通信协议 | 标准 Modbus RTU 协议 |
保护形式 | PPTC+TVS |
防雷保护 | 600W |
过压过流保护 | 30V/200mA |
电源
电源连接端 | 3.81凤凰端子 |
输入电压 | 9~27VDC |
电流 | ≤50mA@12VDC |
功耗 | < 0.6W |
保护形式 | PPTC+TVS |
防雷保护 | 600W |
过压过流保护 | 30V/500mA |
灵敏度档位
灵敏度 | 四位灵敏度拨码开关 |
档位 | 档位：4档 |
工作环境
工作温度 | -40℃ ~ 85℃ |
相对湿度 | 5% ~ 95%RH（无凝结） |
机械特性
安装方式 | 导轨安装 |
尺寸 | 82*50*27.2mm（不含端子、导轨卡扣） |
