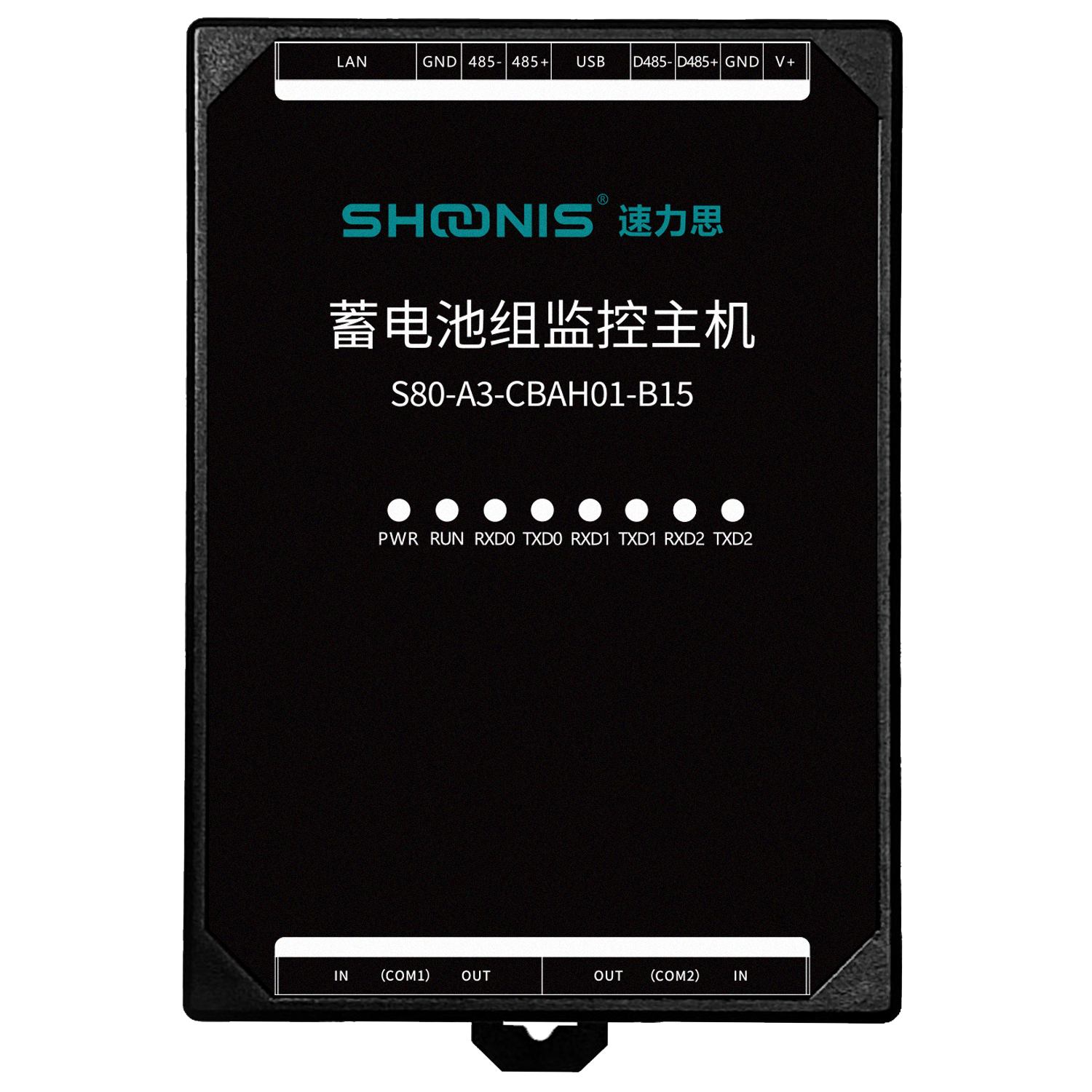

蓄电池组监控主机-CBAH01-B15
S80-A3-CBAH01-B15
适用于通信机房的蓄电池监控。
主要功能
l 提供蓄电池在线监控功能，配套霍尔电流传感器、直流电压变送器、温度传感器和单体电池采集模块使用
l 内置Web服务，支持远程设置和在线监控
l 当单体出现故障时，可以切断整组单体电池采集模块
l 北向支持标准Modbus TCP/Modbus RTU协议/SNMP协议。便于快速对接第三方动环监控和DCIM系统
l 每组串口提供两个RJ45接口，支持环路通讯
l 支持子设备（包括：霍尔电流传感器、直流电压变送器、温度传感器和单体电池采集模块）自动编址
l 各端口支持过压、过流及防雷保护，防反接、错接
技术参数
| 参数 | 规格 |
| 基本信息 | 处理器 Cortex-A7 存储 8G eMMC 操作系统 嵌入式Linux 内存 512M |
| 电源 | 直流单电源 12~14VDC 功耗 108mA@12VDC(不含子设备供电) 接口形式 凤凰端子 防雷保护 1500W 保护形式 PPTC+TVS |
| 通讯接口 | 上行接口 1路LAN、1路RS485 下行接口 2路SNS总线，共4个RJ45接口 |
| 网络 | 接口形式 RJ45（T568B） 以太网 1个，10/100M自适应 传输距离 100米 保护形式 PPTC |
| RS485口 | 接口形式 凤凰端子 传输距离 1200米 过压过流 30V/200mA 防雷保护 600W 保护形式 PPTC+TVS |
| SNS总线 | 接口形式 RJ45(T568B) 波特率 4800bps 传输距离 40米 过压过流 30V/200mA 防雷保护 600W 保护形式 PPTC+TVS |
| 调试接口 | 数量 1个 接口形式 凤凰端子 波特率 115200bps 过压过流 30V/200mA 保护形式 PPTC+TVS |
| 其他接口 | USB接口 1个，标准USB2.0接口 |
机械特性 | 尺寸 106.2*76.2*31mm（±1mm，不含端子及卡板） 颜色 黑色 安装方式 导轨安装、定位孔安装 指示灯 电源指示灯、工作状态指示灯、端口数据收发指示灯、告警指示灯 |
| 工作环境 | 工作温度 -40~70℃ 工作湿度 5%~95%RH（无凝结） |
